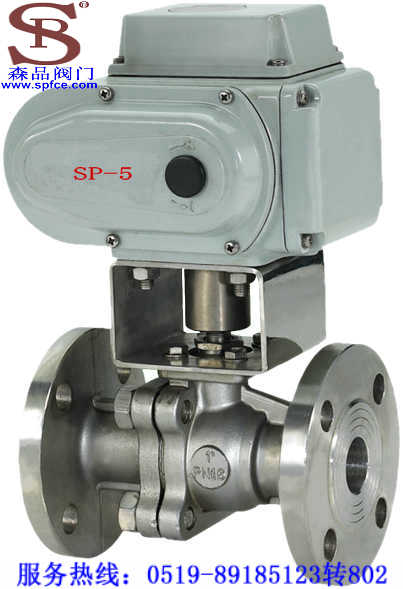

電動不銹鋼球閥Q941F-16P 克服了傳統電磁閥開閉膜片及機械零件易損的不足，實踐證明，該閥在頻繁工作狀態電動不銹鋼球閥Q941F-16P 不銹鋼電動球閥Q941F-16P下，具有極高的可靠性。
ZY系列執行機構技術參數
|
閥體參數
|
|||
電源
|
AC220V/DC24V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
動作時間
|
2秒/15秒/30秒
|
執行機構
|
可另配ZY,ZYS,ZYP
等系列電子式電動執行機構 |
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-300
|
250:1
|
350:1
|
|||
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
進線接口
|
PE1/2〞進線線鎖
|
|||
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|||||||
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
氣密試驗
|
0.5～0.7
|
|||||||||
零件名稱
|
材 料
|
||||||
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
ZY系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該電動球閥廣泛應用于水泥，食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
外形尺寸 :
產品訂貨須知： ㈠電動不銹鋼球閥Q941F-16P 產品名稱與型號㈡Q941F-16P電動不銹鋼球閥公稱壓力㈢Q941F-16P電動不銹鋼球電動不銹鋼球閥Q941F-16P 不銹鋼電動球閥Q941F-16P閥公稱通徑㈣Q941F-16P電動不銹鋼球閥連接法蘭標準㈤Q941F-16P電動不銹鋼球閥材質㈥Q941F-16P電動不銹鋼球閥額定流量系數㈦Q941F-16P電動不銹鋼球閥工作介質㈧Q941F-16P電動不銹鋼球閥介質溫度㈨Q941F-16P電動不銹鋼球閥是否帶附件以便為您正確選型. |
